单路滑环和双路滑环的区别 单路和双路滑环如何选择-金年会app官方网

1. 传输通路数量

• 单路滑环：仅支持单一路信号或动力传输（如单路电流、单路光纤信号或单路气体介质）。
  • 例如：单路800a大电流滑环（焊接设备）、单路气滑环（传输压缩空气或蒸汽）。

• 双路滑环：可同时传输两路独立信号或动力（如同时传输电力 信号、电力 光纤，或两路不同信号）。

  • 例如：双路光纤滑环（同时传输2路光纤信号 1~72路电气通路）；双路高频导电滑环（支持两路电信号或光电信号混合传输）。










•

单路光纤滑环

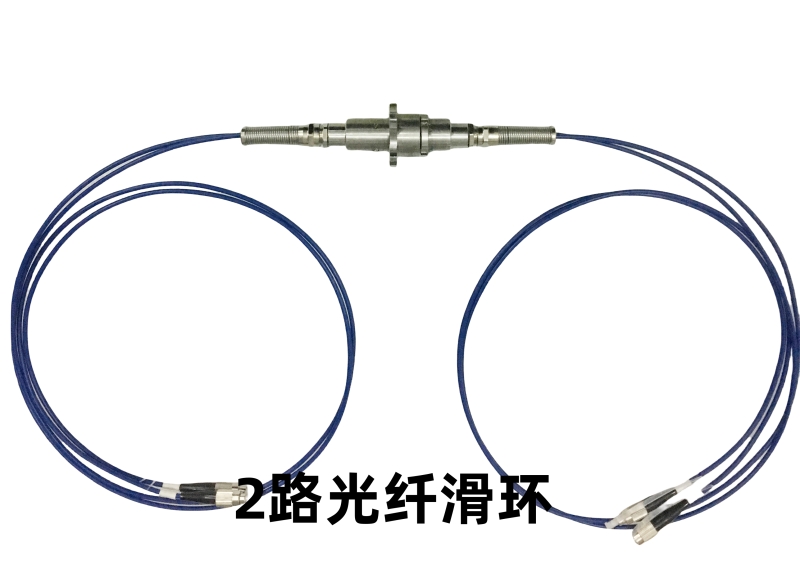

双路光纤滑环

2. 结构设计

• 单路滑环：结构相对简单，通常采用单一接触面或通道设计，体积更紧凑，成本较低。
  • 例如：单路气滑环通过黄铜合金接触面传输电流，或通过密封结构传输气体。
• 双路滑环：结构更复杂，需集成多路独立通路，可能包含多层电路板、光纤通道或混合介质传输模块。
  • 例如：双路光纤滑环需精密对准两路光纤，同时确保电气通路的稳定性；双路高频导电滑环需优化电磁兼容性以避免信号干扰。

3. 应用场景

• 单路滑环：适用于单一功能需求的场景，如：
  • 焊接/电镀设备（单路大电流传输，如800a电流）；
  • 水下机器人（单路气滑环传输压缩空气或信号）；
  • 简单旋转平台（仅需单路电力或信号传输）。
• 双路滑环：适用于复杂多任务需求的场景，如：
  • 高端机器人（同时传输动力电力 高速数据信号）；
  • 风力发电机（双路光纤滑环传输监控信号 控制信号）；
  • 医疗设备（同步传输影像数据 电源供应）；
  • 军用车辆炮塔（同时传输视频信号 控制指令）。

4. 性能与成本

• 单路滑环：
  • 优势：成本低、维护简单、可靠性高（因结构单一，故障率低）。
  • 局限：无法满足多路信号同步传输需求。
• 双路滑环：
  • 优势：支持多任务协同，提升系统集成度（如减少设备布线复杂度）。
  • 局限：成本较高，设计复杂度增加（需解决信号干扰、散热等问题）。

5. 技术参数差异

• 单路滑环：
  • 电流/电压：单路大电流（如800a）或单路高电压（如600v）。
  • 传输介质：单一类型（电、气、光中的一种）。
  • 转速范围：通常支持中低速（如60rpm）。
• 双路滑环：
  • 电流/电压：多路组合（如同时传输800a电流 10a信号电流）。
  • 传输介质：混合类型（如电力 光纤、气体 信号）。
  • 转速范围：部分型号支持高速（如250rpm以上）。

九江英智科技可根据客户需求提供单路/双路滑环定制化方案，涵盖大电流、光纤混合传输、耐腐蚀密封设计等，满足工业自动化、新能源、医疗设备等领域的多样化需求。选择单路滑环：若设备仅需单一功能（如大电流传输、简单信号传递），且对成本和体积敏感。选择双路滑环：若设备需多任务协同（如同时传输电力 数据、信号 光纤），或对系统集成度要求较高。
